Cylindry Tłokowe Dwustronnego Działania
Siłownik hydrauliczny z wydrążonym tłokiem dwustronnego działania ma zastosowanie do przetwarzania, konserwacji i prac trakcyjnych. Specjalna konstrukcja wydrążonego tłoczyska sprawia, że hak holowniczy lub lina mogą przechodzić przez siłownik hydrauliczny w celu przeprowadzenia operacji podnoszenia lub podciągania, powszechnie stosowanych w pracach związanych z trakcją wsteczną i wytłaczaniem do przodu. Wyposażony w wymienną, wzmocnioną stalą podstawę tłoka, może być również używany do regularnych operacji podnoszenia.
- Wydrążony tłok pozwala na pracę zarówno z siłą ciągnącą, jak i pchającą
- Łożyska kompozytowe zwiększają żywotność cylindra i odporność na obciążenia boczne
- Twarda powłoka na wszystkich powierzchniach jest odporna na uszkodzenia i wydłuża żywotność cylindra
- Zintegrowany pierścień oporowy zapobiega nadmiernemu ruchowi tłoka i jest w stanie wytrzymać pełną pojemność cylindra
- Zewnętrzny zawór bezpieczeństwa zapobiegający przypadkowemu nadciśnieniu
- Wszystkie cylindry spełniają normy ASME B-30.1
| Model | Udźwig (ton.) | Skok (mm) |

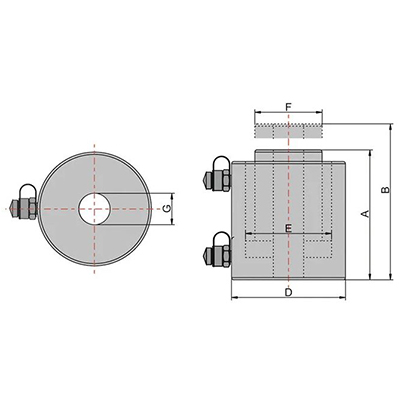

Pojemność Oleju (cm³) | A (mm) | B (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Waga (kg) |
| DH060050 | 60 | 50 | 402 | 180 | 230 | 158 | 123 | 90 | 54 | 24.5 |
| DH060100 | 100 | 803 | 230 | 330 | 158 | 123 | 90 | 54 | 31.5 | |
| DH100050 | 100 | 50 | 689 | 188 | 238 | 212 | 166 | 130 | 80 | 44.7 |
| DH100100 | 100 | 1379 | 238 | 338 | 212 | 166 | 130 | 80 | 56.6 | |
| DH150050 | 150 | 50 | 1118 | 200 | 250 | 258 | 210 | 170 | 100 | 69.7 |
| DH150100 | 100 | 1136 | 250 | 350 | 258 | 210 | 170 | 100 | 87.2 | |
| DH200050 | 100 | 50 | 1436 | 215 | 265 | 288 | 240 | 190 | 120 | 90.9 |
| DH200150 | 100 | 2873 | 265 | 365 | 288 | 240 | 190 | 120 | 112.0 |
Pomyśl o Bezpieczeństwie
Podane przez producenta wartości obciążenia i skoku są możliwie najbezpieczniejszymi limitami. Użyj tylko 80% tych wartości!!
Wybór Pompy
Siłownik dwustronnego działania musi być zasilany przez jednostkę hydrauliczną z zaworem czterodrogowym.
